Etape 8 – Accès à l'interface web

Après redémarrage, se connecter depuis un navigateur à l'adresse :

https://[IP_PUBLIQUE_SERVEUR]:8006

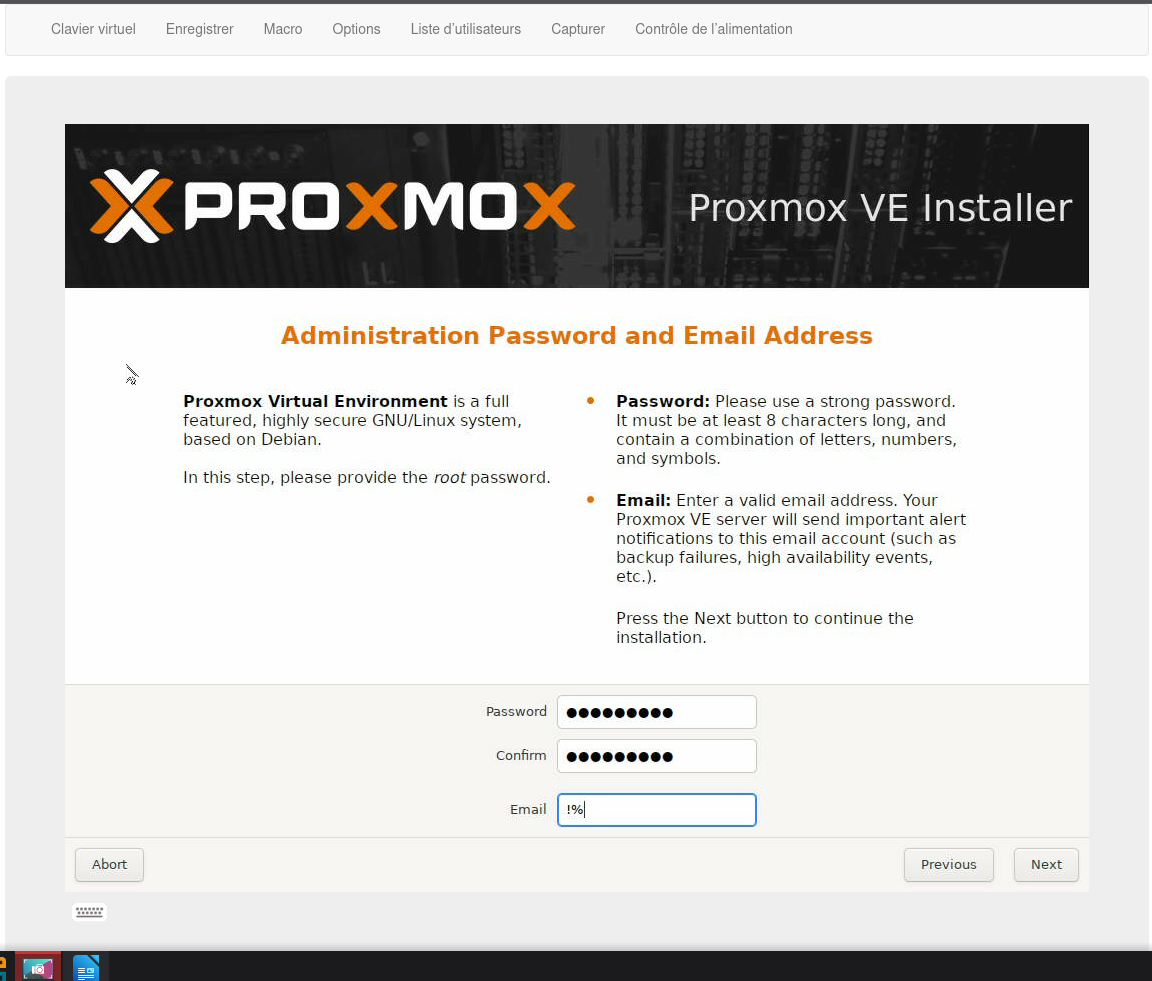

Identifiants : root / [mot de passe défini à l'étape 6]

Note : Le navigateur affichera un avertissement de sécurité car le certificat SSL est auto-signé. Cliquer sur Avancé > Continuer.

1.3 Post-installation : désactivation du dépôt entreprise

Par défaut, Proxmox utilise un dépôt payant. Pour éviter les erreurs de mise à jour, il faut désactiver ce dépôt et activer le dépôt communautaire gratuit.

Se connecter en SSH sur le serveur Proxmox :

# Désactiver le dépôt entreprise
echo "# deb https://enterprise.proxmox.com/debian/pve bookworm pve-enterprise" > /etc/apt/sources.list.d/pve-enterprise.list

# Activer le dépôt communautaire
echo "deb http://download.proxmox.com/debian/pve bookworm pve-no-subscription" >> /etc/apt/sources.list

# Mettre à jour
apt update && apt upgrade -y

2. Configuration réseau de Proxmox (bridges)

2.1 Principe des bridges réseau

Dans Proxmox, les VM communiquent via des interfaces réseau virtuelles appelées bridges (vmbr). Deux bridges sont nécessaires :

• vmbr0 : connecté à l'interface physique du serveur. Utilisé par OPNsense pour son accès WAN (Internet).
• vmbr1 : bridge interne, non connecté à l'interface physique. Utilisé par toutes les VM pour le réseau interne 192.168.10.0/24.

2.2 Vérification de vmbr0

vmbr0 est créé automatiquement lors de l'installation de Proxmox. Pour vérifier sa configuration :

Dans l'interface web Proxmox : Nœud > Réseau

vmbr0 doit avoir les paramètres suivants :

• Ports/Esclaves : ens3 (ou le nom de l'interface physique)
• IP : adresse IP publique du serveur

2.3 Création de vmbr1

Dans l'interface web Proxmox :

1. Aller dans Nœud > Réseau
2. Cliquer sur Créer > Bridge Linux
3. Renseigner les paramètres :

4. Cliquer sur Créer, puis sur Appliquer la configuration

3. Création des machines virtuelles

3.1 Procédure générale de création d'une VM

Pour chaque VM, aller dans l'interface web Proxmox > Créer VM et suivre l'assistant.

3.2 VM OPNsense (Pare-feu)

3.3 VM Windows Server 2022 (AD)

Important : Ajouter le CD-ROM des drivers VirtIO pour Windows (iso disponible sur le site Proxmox) afin que Windows reconnaisse le disque VirtIO pendant l'installation.

3.4 VM Windows 10 Client 1 et 2

Créer deux VM identiques avec les paramètres suivants :

3.5 VM Zabbix (Ubuntu Server)

4. Installation et configuration d'OPNsense

4.1 Installation d'OPNsense

1. Démarrer la VM OPNsense depuis l'interface Proxmox
2. Lors du démarrage, à l'invite de login, utiliser : installer / opnsense
3. Suivre l'assistant d'installation :
   • Sélectionner Install (UFS) > accepter
   • Choisir le disque /dev/ada0
   • Confirmer l'installation
4. Retirer l'ISO et redémarrer

4.2 Configuration des interfaces réseau

Au premier démarrage, OPNsense affiche un menu numéroté.

Option 1 – Assigner les interfaces

Do you want to configure LAGGs? -> No
Do you want to configure VLANs? -> No
WAN interface: vtnet0  (correspond à vmbr0 - connectée à Internet)
LAN interface: vtnet1  (correspond à vmbr1 - réseau interne)

Option 2 – Configurer les adresses IP

3.2Configurer Installationle deLAN Proxmox VE :

3.2.

Interface LAN -> adresse IP : 192.168.10.1
TéléchargementMasque : 24
Passerelle LAN : (laisser vide)
DHCP sur LAN : Non (le DHCP sera géré par Windows Server)

4.3 Accès à l'interface web d'OPNsense

Depuis une VM Windows 10 déjà installée et préparation

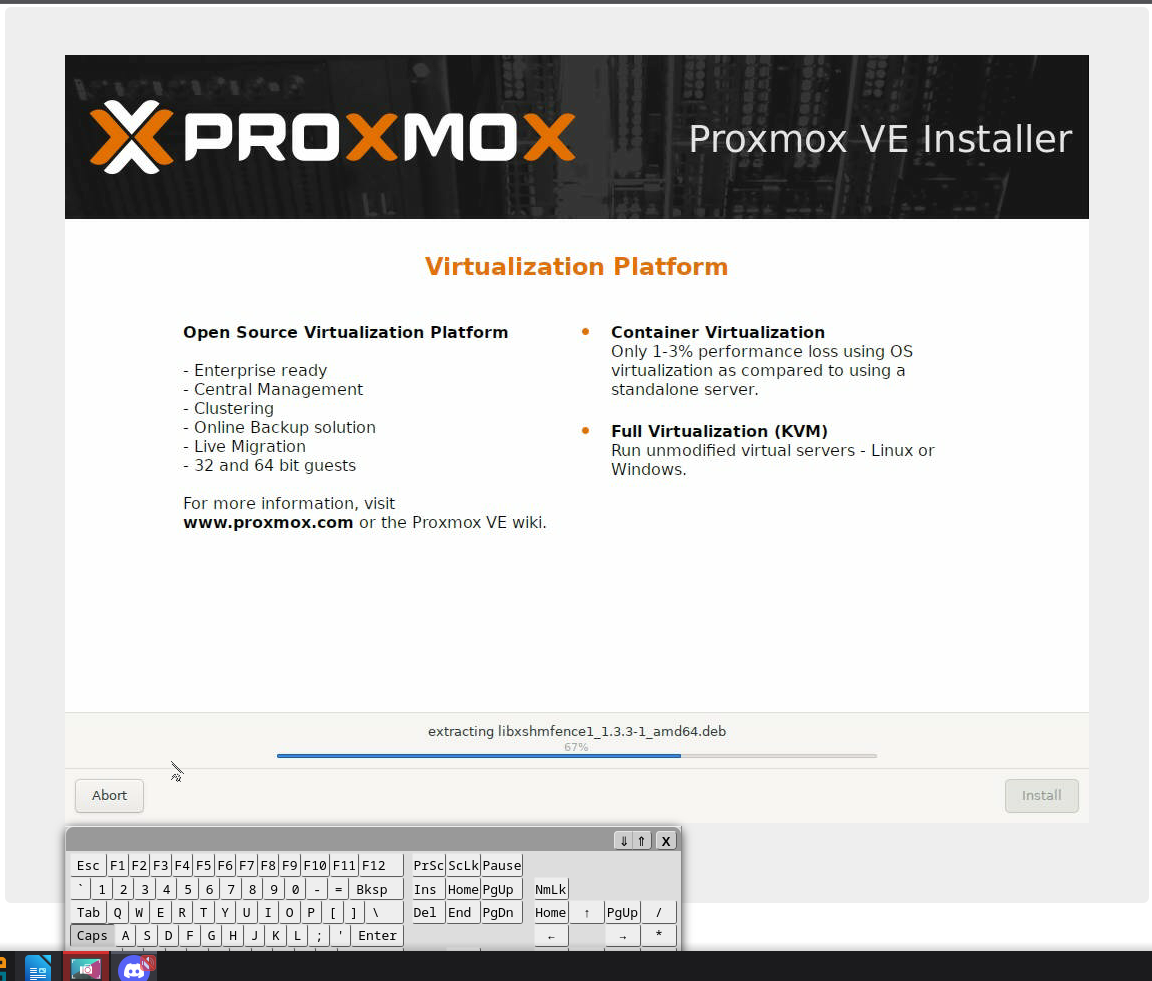

1. Télécharger l'ISO Proxmox VE depuis https://www.proxmox.com/downloads

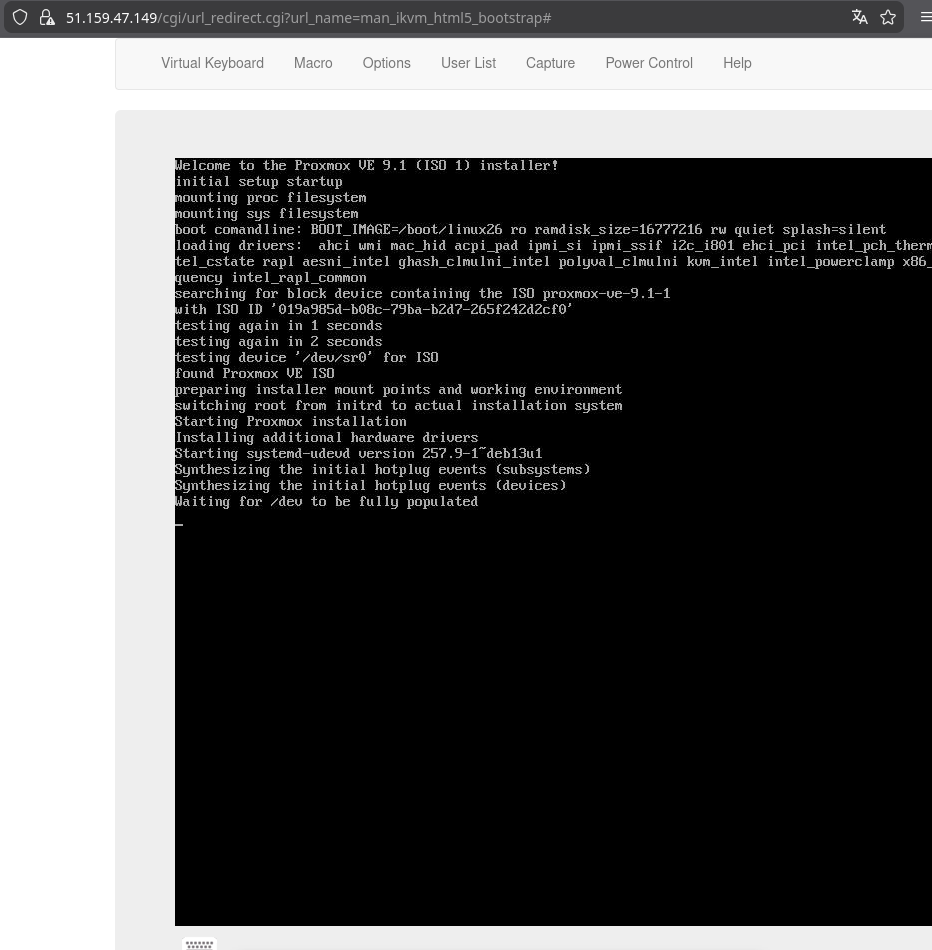

2. Lancer sur l’isole enréseau KVM over IP

3.Suivre l'installation classique d'un système Linux/debian les étapes clefs sontinterne :

• AccepterNavigateur les: termeshttps://192.168.10.1
• Login : root / opnsense

A la première connexion, un assistant de licenceconfiguration (EULA)se lance. Renseigner :

• Hostname : opnsense
• ChoisirDomaine le: disque cible pour l'installation techinfo.local
• ConfigurerDNS les: paramètres de localisation (pays, fuseau horaire, clavier) 8.8.8.8
• DéfinirFuseau horaire : Europe/Paris
• Changer le mot de passe root
et

4.4 Configuration des règles de pare-feu

Les règles de base sont créées dans Firewall > Rules.

Règles LAN (réseau interne vers Internet) :

Règles WAN (depuis Internet) :

Par défaut, OPNsense bloque toutes les connexions entrantes depuis WAN. Aucune règle entrante n'est nécessaire dans ce projet.

4.5 Configuration du NAT (accès Internet)

Le NAT (Network Address Translation) permet aux VM du réseau interne d'accéder à Internet via l'adresse emailIP depublique l'administrateurdu serveur.

Aller dans Firewall > NAT > Outbound :

• ConfigurerMode l'interface: réseauAutomatic outbound NAT (activé par défaut)

Cela suffit pour que les VM puissent accéder à Internet.

5. Installation et configuration de l'Active Directory

5.1 Installation de Windows Server 2022

1. Démarrer la VM Windows Server
2. Lors de l'installation, choisir Windows Server 2022 Standard (Desktop Experience)
3. Choisir Personnalisée pour l'installation propre
4. Sélectionner le disque et lancer l'installation

5.2 Configuration post-installation

Après l'installation, dans le gestionnaire de serveur :

Renommer le serveur :

• Panneau de configuration > Système > Modifier les paramètres
• Nom de l'ordinateur : SRV-AD01
• Redémarrer

Configurer l'IP statique :

• Carte réseau > Propriétés > IPv4
• IP : 192.168.10.2 | Masque : 255.255.255.0 | Passerelle : 192.168.10.1 | DNS préféré : 127.0.0.1

Mettre à jour le système :

• Paramètres > Windows Update > Rechercher les mises à jour
• Installer toutes les mises à jour disponibles

5.3 Installation du rôle Active Directory

Dans le Gestionnaire de serveur :

1. Ajouter des rôles et fonctionnalités
2. Type d'installation : Installation basée sur un rôle
3. Sélectionner le serveur local
4. Cocher les rôles : Services de domaine Active Directory, Serveur DNS, Serveur DHCP
5. Cliquer sur Suivant jusqu'à l'installation

5.4 Promotion en contrôleur de domaine

Après l'installation des rôles, cliquer sur la notification Promouvoir ce serveur en contrôleur de domaine.

Configuration de la forêt :

Laisser les autres options par défaut, puis installer. Le serveur redémarre automatiquement.

Après le redémarrage, se connecter avec : TECHINFO\Administrateur

5.5 Configuration du serveur DHCP

Créer une étendue DHCP :

1. Gestionnaire de serveur > DHCP > Gestionnaire DHCP
2. IPv4 > Nouvelle étendue
3. Paramètres :

4. Activer l'étendue

Exclure les adresses fixes :

Ajouter une exclusion pour les adresses déjà utilisées : 192.168.10.1 à 192.168.10.20.

6. Création des utilisateurs et GPO

6.1 Création d'une structure d'Unités d'Organisation (OU)

Dans Utilisateurs et ordinateurs Active Directory (dsa.msc), créer la structure suivante sous techinfo.local :

techinfo.local
+-- OU-Utilisateurs
|   +-- Direction
|   +-- Informatique
+-- OU-Ordinateurs
    +-- Postes-Clients

Procédure : Clic droit sur le domaine > Nouveau > Unité d'organisation. Répéter pour chaque OU.

6.2 Création des utilisateurs

Dans l'OU OU-Utilisateurs\Direction, créer les utilisateurs :

Dans l'OU OU-Utilisateurs\Informatique, créer un compte administrateur :

6.3 Configuration de la politique de mot de passe

Aller dans : Outils > Gestion des stratégies de groupe > Default Domain Policy > clic droit > Modifier

Chemin : Configuration ordinateur > Paramètres Windows > Paramètres de sécurité > Stratégies de compte > Stratégie de mot de passe

Chemin : Stratégies de verrouillage des comptes

6.4 Création d'une GPO de sécurité de base

Créer une nouvelle GPO nommée GPO-Securite-Base et la lier à OU-Ordinateurs\Postes-Clients.

Verrouillage automatique de session :

Chemin : Configuration utilisateur > Modèles d'administration > Panneau de configuration > Personnalisation

• Activer l'écran de veille : Activé
• Délai de l'écran de veille : 600 secondes (10 minutes)
• Protéger l'écran de veille par mot de passe : Activé

Désactiver l'autorun :

Chemin : Configuration ordinateur > Modèles d'administration > Composants Windows > Stratégies d'autorun

• Désactiver l'exécution automatique : Activé (Tous les lecteurs)

7. Intégration des Windows 10 au domaine

7.1 Installation de Windows 10

Pour chaque VM Windows 10 :

1. Démarrer la VM sur l'ISO Windows 10
2. Choisir Personnalisée
3. Sélectionner le disque et installer
4. A la fin, créer un compte local temporaire (ex : localadmin)

7.2 Configuration réseau

Pour PC-CLIENT1 (IP statique) :

• IP : 192.168.10.10 | Masque : 255.255.255.0 | Passerelle : 192.168.10.1 | DNS : 192.168.10.2

Pour PC-CLIENT2 (DHCP) :

• Obtenir une adresse IP automatiquement (s'assurer qu'OPNsense et le serveur DHCP sont démarrés)

Vérifier la connectivité :

ping 192.168.10.1      (OPNsense - passerelle)
ping 192.168.10.2      (Windows Server - AD)
ping google.com        (Internet - via OPNsense)

7.3 Jonction au domaine Active Directory

1. Clic droit sur Ce PC > Propriétés > Modifier les paramètres
2. Onglet Nom de l'ordinateur > Modifier
3. Renommer l'ordinateur : PC-CLIENT1 (ou PC-CLIENT2)
4. Cocher Domaine et saisir : techinfo.local
5. Entrer les identifiants : TECHINFO\Administrateur + mot de passe
6. Un message de bienvenue s'affiche > redémarrer

Vérification :

• Se connecter avec un compte du domaine (ex : TECHINFO\j.dupont)
• Dans Utilisateurs et ordinateurs AD, vérifier que l'ordinateur apparaît dans Computers
• Déplacer l'objet ordinateur vers OU-Ordinateurs\Postes-Clients

7.4 Vérification de l'application des GPO

Depuis un PC client connecté au domaine :

gpresult /r

Cette commande affiche les GPO appliquées à l'utilisateur et à l'ordinateur.

8. Installation de Zabbix

8.1 Installation d'Ubuntu Server 22.04

1. Démarrer la VM Zabbix sur l'ISO Ubuntu Server
2. Suivre l'assistant : Langue = French, Clavier = French, OS = Ubuntu Server minimal
3. Configuration réseau : IP 192.168.10.5/24, Passerelle 192.168.10.1, DNS 192.168.10.2
4. Nom de la machine : srv-zabbix
5. Compte utilisateur : zabbix-admin / [mot de passe fort]
6. Installer OpenSSH : Oui
7. Lancer l'installation

8.2 Mise à jour du système

Après installation, se connecter en SSH :

ssh zabbix-admin@192.168.10.5

sudo apt update && sudo apt upgrade -y
sudo reboot

8.3 Installation de Zabbix 6.x LTS

Ajouter le dépôt officiel Zabbix :

wget https://repo.zabbix.com/zabbix/6.0/ubuntu/pool/main/z/zabbix-release/zabbix-release_6.0-4+ubuntu22.04_all.deb
sudo dpkg -i zabbix-release_6.0-4+ubuntu22.04_all.deb
sudo apt update

Installer Zabbix et ses composants :

sudo apt install zabbix-server-mysql zabbix-frontend-php zabbix-apache-conf zabbix-sql-scripts zabbix-agent -y

Installer MariaDB (base de données) :

sudo apt install mariadb-server -y
sudo systemctl start mariadb
sudo systemctl enable mariadb
sudo mysql_secure_installation

Créer la base de données Zabbix :

sudo mysql -u root -p

CREATE DATABASE zabbix CHARACTER SET utf8mb4 COLLATE utf8mb4_bin;
CREATE USER 'zabbix'@'localhost' IDENTIFIED BY 'ZabbixPass123!';
GRANT ALL PRIVILEGES ON zabbix.* TO 'zabbix'@'localhost';
FLUSH PRIVILEGES;
EXIT;

Importer le schéma de base de données :

zcat /usr/share/zabbix-sql-scripts/mysql/server.sql.gz | mysql --default-character-set=utf8mb4 -u zabbix -p zabbix

Configurer Zabbix Server :

sudo nano /etc/zabbix/zabbix_server.conf
# Modifier la ligne : DBPassword=ZabbixPass123!

Démarrer les services :

sudo systemctl restart zabbix-server zabbix-agent apache2
sudo systemctl enable zabbix-server zabbix-agent apache2

8.4 Configuration initiale via l'interface web

Depuis un poste Windows, accéder à :

http://192.168.10.5/zabbix

Suivre l'assistant d'installation :

1. Vérification des prérequis PHP (tout doit être en vert)
2. Connexion DB : Host localhost, DB zabbix, user zabbix, password renseigné
3. Nom du serveur : Zabbix-TechInfo
4. Fuseau horaire : Europe/Paris

Identifiants par défaut : Admin / zabbix > Changer immédiatement !

8.5 Installation des agents Zabbix sur les VM Windows

Sur chaque VM Windows (Server et clients), télécharger et installer l'agent Zabbix depuis : https://www.zabbix.com/download_agents

Lancer l'installeur en renseignant :

• Zabbix
  server
  IP
  :
  192.168.10.5
• Hostname
  :

  3.3.1 Accès à l'interface web

  L'interfacenom de gestionla estmachine accessible(ex via: SRV-AD01)

• Agent listen port : 10050 (défaut)

Autoriser le port 800610050 depuisdans l’IPle dupare-feu serveurWindows :

netsh advfirewall firewall add rule name="Zabbix Agent" protocol=TCP dir=in localport=10050 action=allow

8.6 Ajout des hôtes dans Zabbix

Dans l'interface web Zabbix : Configuration > Hôtes > Créer un hôte

IdentifiantPour Windows Server :

Répéter pour PC-CLIENT1 et PC-CLIENT2 en adaptant les paramètres.

Pour OPNsense (supervision par défautping uniquement) :

8.7 Configuration des alertes email

Dans Administration > Alertes > Types de média > Email :

Configurer un serveur SMTP. Pour les tests, utiliser un compte Gmail avec SMTP :

• Serveur SMTP : rootsmtp.gmail.com
  |

  Port : 587

• Email : votre adresse Gmail | Mot de passe : celuimot qu'onde apasse définitd'application lorsGmail

9. Sécurités de base mises en place

9.1 Mise à jour des systèmes

Windows Server et Windows 10 :

• Panneau de configuration > Windows Update > Configurer les mises à jour automatiques

Ubuntu (Zabbix) :

# Mise à jour manuelle
sudo apt update && sudo apt upgrade -y

# Activation des mises à jour automatiques
sudo apt install unattended-upgrades -y
sudo dpkg-reconfigure --priority=low unattended-upgrades

9.2 Désactivation des services inutiles

Sur Windows Server (dans Gestion de l'installation

ordinateur > Services), mettre en démarrage Désactivé :

• Remote Registry
• Fax
• Print Spooler (si pas d'imprimante)

# Script PowerShell
Set-Service -Name "RemoteRegistry" -StartupType Disabled
Stop-Service -Name "RemoteRegistry"

Sur Ubuntu (Zabbix) :

# Vérifier les services actifs
sudo systemctl list-units --type=service --state=running

# Désactiver des services inutiles si présents
sudo systemctl disable bluetooth

9.3 Pare-feu Windows

Sur chaque VM Windows, vérifier que le pare-feu Windows est actif :

• Panneau de configuration > Système et sécurité > Pare-feu Windows Defender
• S'assurer que les profils Domaine, Privé et Public sont activés

9.4 Sécurisation de l'accès SSH à Proxmox

sudo nano /etc/ssh/sshd_config

Modifications recommandées :

# Désactiver la connexion root directe par mot de passe
PermitRootLogin prohibit-password

# Limiter les tentatives d'authentification
MaxAuthTries 3

sudo systemctl restart sshd

10. Procédure de sauvegarde Proxmox

10.1 Configuration du stockage de sauvegarde

Dans l'interface web Proxmox : Datacenter > Stockage > Ajouter > Répertoire

10.2 Planification des sauvegardes automatiques

1. Datacenter > Sauvegarde > Ajouter
2. Configurer le job :

3. Cliquer sur Créer

10.3 Sauvegarde manuelle

Pour réaliser une sauvegarde immédiate d'une VM :

1. Dans l'interface Proxmox, sélectionner la VM
2. Sauvegarde > Sauvegarder maintenant
3. Choisir le stockage backup-local, Mode : Snapshot
4. Cliquer sur Sauvegarder

La sauvegarde est un fichier .vma.zst stocké dans /var/lib/vz/dump/.

11. Procédure de restauration

11.1 Restauration d'une VM depuis l'interface web

1. Dans l'interface Proxmox : Stockage > backup-local > Sauvegardes
2. Sélectionner le fichier de sauvegarde à restaurer
3. Cliquer sur Restaurer
4. Choisir l'ID de la VM de destination
5. Cocher Démarrer après la restauration si souhaité
6. Cliquer sur Restaurer

Attention : Restaurer sur une VM existante écrase toutes les données actuelles. Pour conserver la VM actuelle, choisir un nouvel ID de VM.

11.2 Restauration depuis la ligne de commande

# Lister les sauvegardes disponibles
ls /var/lib/vz/dump/

# Restaurer la VM 101 depuis une sauvegarde
qmrestore /var/lib/vz/dump/vzdump-qemu-101-2025_06_01-02_00_00.vma.zst 101

# Restaurer avec un nouvel ID (évite d'écraser)
qmrestore /var/lib/vz/dump/vzdump-qemu-101-2025_06_01-02_00_00.vma.zst 201

11.3 Test de restauration

Il est recommandé de tester la restauration au moins une fois pendant le projet :

1. Effectuer une sauvegarde manuelle de la VM Windows Server
2. Restaurer la sauvegarde avec un nouvel ID (ex : VM 201)
3. Démarrer la VM restaurée et vérifier que les services AD sont opérationnels
4. Supprimer la VM de test après validation

12. Schéma d'architecture réseau – Explication détaillée

12.1 Flux réseau

Flux 1 – Accès Internet depuis une VM interne

VM Windows 10 (192.168.10.10)
    | (vmbr1 - réseau interne)
OPNsense LAN (192.168.10.1)
    | (NAT + routage)
OPNsense WAN (IP publique)
    | (vmbr0 - interface physique)
Internet

Flux 2 – Résolution DNS interne

VM Windows 10 demande : srv-ad01.techinfo.local
    |
DNS primaire : 192.168.10.2 (Windows Server)
    |
Réponse : 192.168.10.2

Flux 3 – Supervision Zabbix

Zabbix Server (192.168.10.5)
    | (polling actif via vmbr1)
Agent Zabbix sur SRV-AD01 (192.168.10.2) : port 10050
Agent Zabbix sur PC-CLIENT1 (192.168.10.10) : port 10050
Ping ICMP vers OPNsense (192.168.10.1)

Flux 4 – Administration Proxmox

Administrateur (navigateur)
    | (HTTPS - port 8006)
Interface IP publique Proxmox
    |
Console des VM via noVNC

12.2 Récapitulatif des ports et services ouverts

Annexes

Annexe A – Commandes de vérification utiles

Proxmox (SSH) :

# État de toutes les VM
qm list

# Démarrer/arrêter une VM
qm start 101
qm stop 101

# Vérifier les interfaces réseau
ip addr show
brctl show

Windows Server (PowerShell/CMD) :

# Vérifier l'état de l'AD
Get-ADDomain
Get-ADUser -Filter * | Select-Object Name, SamAccountName

# Vérifier le DHCP
Get-DhcpServerv4Lease -ScopeId 192.168.10.0

# Forcer la réplication des GPO
gpupdate /force

Ubuntu / Zabbix (bash) :

# État des services Zabbix
sudo systemctl status zabbix-server
sudo systemctl status zabbix-agent

# Vérifier les logs Zabbix
sudo tail -f /var/log/zabbix/zabbix_server.log

# Test de connectivité
ping 192.168.10.1
ping 192.168.10.2

Annexe B – Glossaire

Document réalisé dans le cadre du BTS SIO option SISR – Projet d'infrastructure [Nom de l'étudiant] – [Etablissement] – Année 2024/2025
